火电厂设备巡检管理系统案例

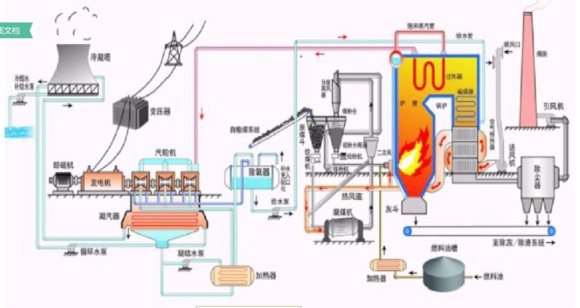

燃煤经过输煤皮带从煤场把煤输送到煤斗中。电站锅炉为提高燃烧效率都是燃烧煤粉因此煤斗中的原煤要先送到磨煤机内磨成煤粉。磨碎的煤粉由热空气(一次热风)携带经过排粉机的抽吸送入锅炉的炉膛内燃烧并释放出热量最后经过烟道进入除尘器并通过该环节将粉煤灰分离出来经过除尘的烟气在引风机的作用下通过烟囱排入大气。对于设计有脱硫系统的电厂烟气排入大气前还必须经过脱硫装置FGD除去烟气中的硫分。
为保证燃料在炉膛内能充分燃烧除了携带煤粉的一次风之外还必须送入一定量的助燃空气由送风机送入装设在尾部烟道上的空气预热器内利用热烟气加热空气从而形成所谓的“二次风”。这样的设计,炉温测试仪一方面除使进入锅炉的空气温度提高易于煤粉的着火燃烧外另一方面也可以降低排烟温度提高热能的利用率从而提高整个热力循环的效率。
从空气预热器排出的空气分为两路:一路去磨煤机干燥和输送煤粉(即一次风)另一路直接送入炉膛助燃(二次风)。燃煤燃烧后的灰渣落入炉膛下面的渣斗中与除尘器分离出的细灰一起用水冲至灰渣泵房内再由灰渣泵送至灰厂。
在除氧器水箱内的水经过除氧加热后经过给水泵升压再通过高压加热器送入省煤器。在省煤器内给水收到热烟气的加热然后进入锅炉顶部汽包的下降管中在经过分配器进入密布四周的水冷壁。水冷壁水管的上端均通过连箱与汽包连通从而构成一个循环回路水不停地在该循环回路中循环连续吸收着燃料燃烧过程中释放出的热量。其中部分水在水冷壁中被加热沸腾后汽化成饱和蒸汽,酸度计这些饱和蒸汽由汽包上部经过汽水分离后流出进入过热器中。并在过热器中继续吸热成为过热蒸汽。过热蒸汽有很高的温度和压力因此有很高的热能高热能的过热蒸汽经管道引入汽轮机后,时代覆层测厚仪便将热能转变成动能。高速流动的蒸汽推动汽轮机转子转动形成整个轴系的机械能。
汽轮机的转子与发电机的转子通过联轴器连在一起。当汽轮机转子转动时便带动发电机转子转动。为使发电机能够稳定的正常工作发电机还必须有励磁系统励磁系统提供保证发电机转子正常运转的转子流量使转子线圈产生磁场。因此当发电机转子旋转时磁场也是旋转的发电机定子内的静止导线就会通过相对切割磁力线而感应产生电流。这样发电机便完成了把汽轮机的机械能转化为电能的任务。电能经变压器将电压升高后由输配电网络送至终端用户。


东方嘉仪设备点巡检管理系统在水电厂广泛运用


设备点检管理系统构架

IPMS系统采用云服务和移动终端架构实现授权用户可利用智能手机等移动终端和内置的APP软件实现现场数据的采集和浏览。系统同时支持基于B/S架构的PC端浏览功能在Microsoft公司的Windows操作系统和IE浏览器的支撑下无需安装客户端软件授权用户可以在企业内任何PC机完成设备状态浏览和故障诊断工作。
