设备状态监测管理系统

-

产品品牌:士翌

产品型号:MCMS

主要技术指标:设备状态监测管理


设备运行状态的远程监测与故障诊断系统

系统框图


远程监控与诊断系统框图


系统可实现目标

(1) 实时监测与报警:泵站各项监控参数、振动温度参数的实时监测,报警;

(2) 远程启停控制:远程控制泵站启停。

(3) 健康状态综合评估:机泵健康状态评估,并给出评估报高。

(4) 故障诊断:健康状态不良时,给出故障部位和故障原因,并提交诊断报告和维修建议。

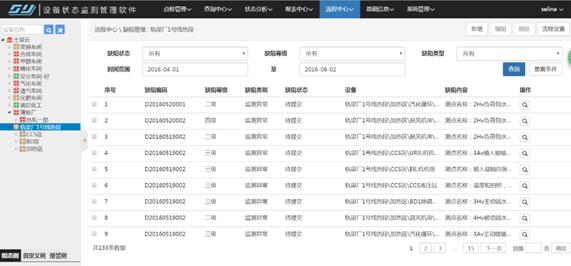

(5) 缺陷处理:故障确认后,进入维修流程,记录维修记录,保存典型案例。


系统组成:

(1) 运行数据采集与监测系统:

根据改造后的PLC系统输出接口配置无线智能转换器(与PLC之间的通讯可定制各种接口。),智能转换器内置LTE(4G)通讯协议,可将接收来的运行数据通过运营商的基站网络,实时上传云端平台。

(2) 动态数据采集与分析系统

 机泵振动及其特征指标、轴承温度,电机电流和电压值及其故障指标数据,通过安装的无线振动监测采集系统,将振动及其故障特征值,通过LTE(4G)通讯协议上传云端平台。

(3) 故障智能诊断系统

云端平台安装泵站远程监控与故障诊断软件,将泵站各个参量融合在一个数据库中,实时监测泵站运行数据和动态数据,并实时报警。

出现故障后,服务器端对运行数据和状态数据,根据诊断规则和案例推理,给出故障原因和维修建议。

(4) 微信提醒功能

手机端通过浏览APP软件,实时查看各参量变化趋势,报警后系统自动将报警信息和故障原因,推送到相关人员的的手机微信。



设备状态监测与智能诊断软件

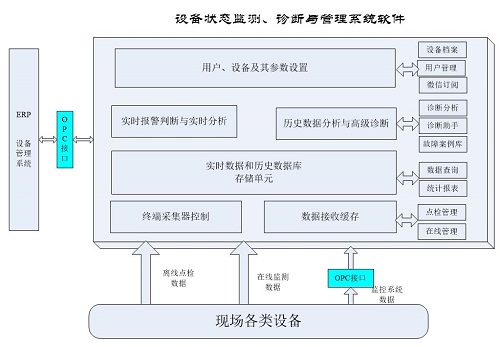

软件架构



软件主要功能

(1) 设备档案:设备基础信息、维修记录、监测日志等信息存储与查询;

(2) 参数设置:设置监测测点、振动采集与分析参数、报警值设置、故障特征指标设置、频带能量设置等;

(3) 在线管理:设置监测测点、监测参量及其报警值设置、故障特征指标设置、频带能量设置等;

(4) 状态报警:可运行数据实时显示,运行数据、振动及其特征值、温度的趋势图以及当前状态;

(5)故障跟踪:设置不同故障的敏感指标,监测其数值变化实现故障跟踪定位;

(6) 精密诊断:可实现振动波形分析、频谱分析、包络谱图、瀑布图、色谱图等故障诊断图谱,用于设备精密故障分析;

(7)  统计报表:报警次数统计、不同报警等级的设备数量统计、运行或停机设备数量统计;

(8) 诊断报告:生成故障和诊断报告,含设备基础信息、故障特征值、振动总值、报警状态、波形图、频谱图等;

(9) 故障案例:根据历史诊断和检修情况,为典型故障录入故障案例,为日后故障诊断分析提供参考;

(10)用户权限:不同用户设置不同的权限范围,以不同帐号和密码登录;

(11) 微信推送:关注微信公众号,订阅需要的状态信息或报表,系统自动通过微信发送个相关人员的微信号。及时了解设备当前状态,避免遗漏重大问题。




各类图表分析工具

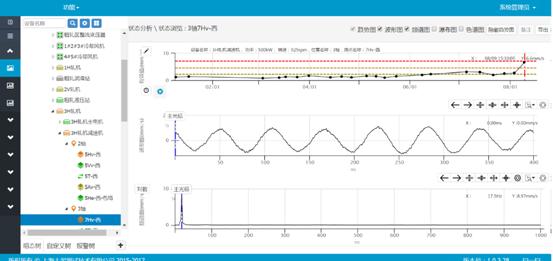

趋势 波形 频谱图

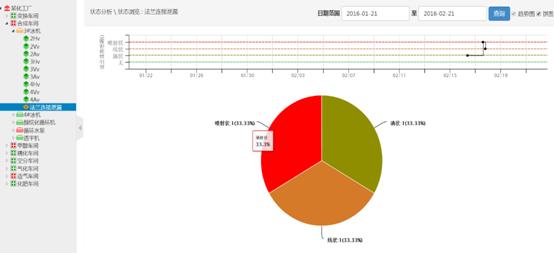

饼图

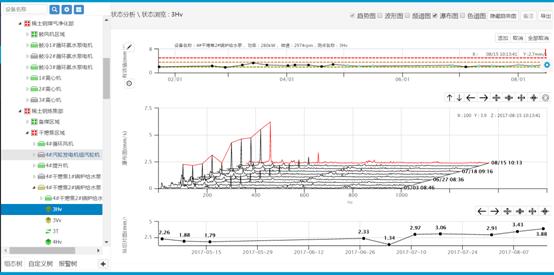

瀑布图

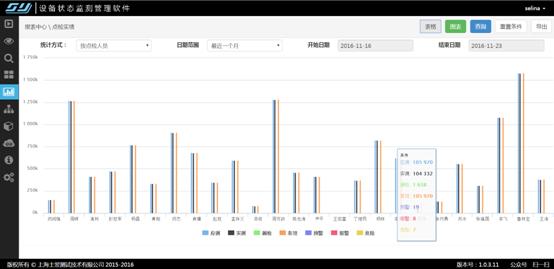

柱状图

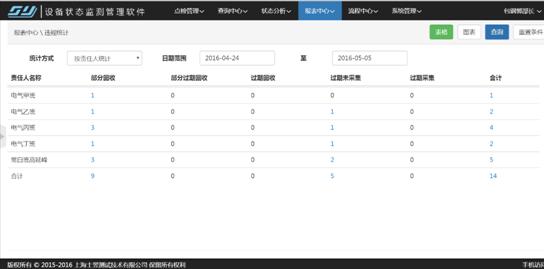

统计报表

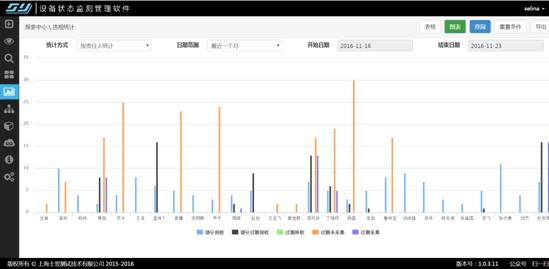

柱状图


统计报表
