振动分析仪

-

产品品牌:士翌

产品型号:MA-100AS

主要技术指标:测振测温带波形频谱分析

智能振动分析仪产品简介

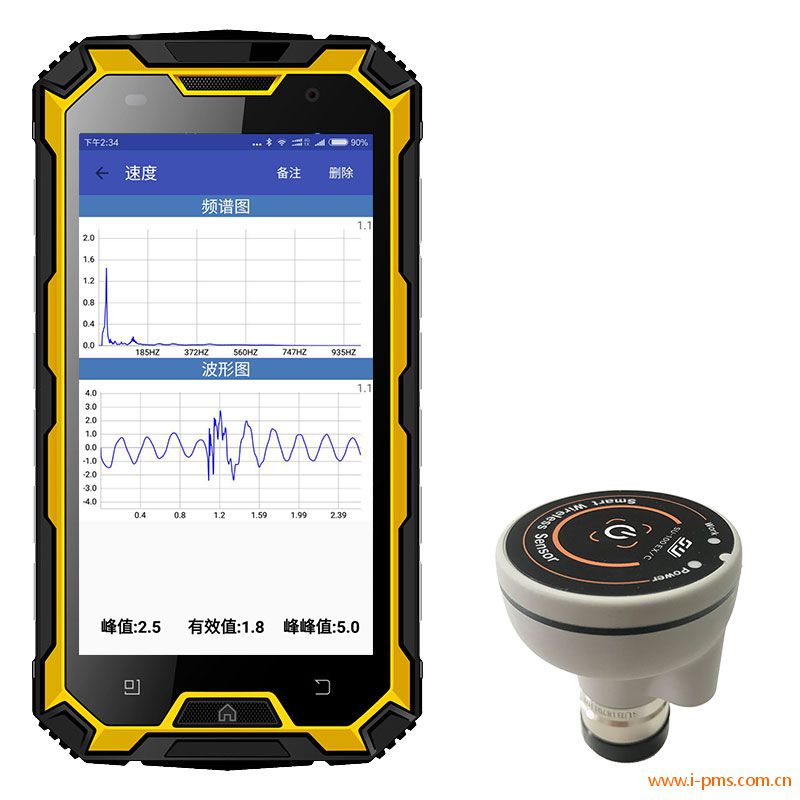

智能振动分析仪是将智能终端(基于安卓系统)与智能检测单元(小蘑菇)连接起来,借助智能终端强大的数据处理功能、页面显示与设计功能、拍照摄像功能、电子标签扫描功能,从而将用户体验达到一个更高的高度。智能传感单元,接收信号,通过内置蓝牙模块,将振动信号传输给智能终端。


智能振动分析仪主要功能

(1)振动值测量(位移、速度、加速度、包络)。

(2)振动波形频谱

(3)直接测量:和普通测振仪一样,直接测量

(4)组态编辑:支持以组态树形式建立区域(总厂、分厂、车间、工位等)、设备、测点;三级报警值设定等基础信息

(5)数据采集:支持对“组态编辑”中建立的各测点进行数据采集,采集时可拍照、录音、文字说明来备注测量点的信息

(6)状态浏览:查看组态树中采集的历史数据,显示趋势图、波形图和频谱图,可导出测试报告

(7)蘑菇设置:测量单元与主机的连接、测量单元的设置(硬件升级、电量显示、睡眠设置、名称修改等)

(8)基础设置:报表等基础信息设置


智能振动分析仪功能列表

测量参数

振动值(位移、速度、加速度、包络)、振动波形和频谱、温度

数据类型

1、单纯振动值
2、数值+波形+频谱

测量方式

1、直接测量
2、基于测量点规划的组态测量

组态功能

1、可任意设置多级区域;

2、可自创设备类型

3、温度测量可关联到某个振动测量点(轴承座的振动和温度同时测量)

报警设置

振动和温度可设置三级报警:预警、警告、危险

数据采集

任何一次测量都可以进行拍照、录音和文字记录的备注;

状态浏览

可查看趋势图、历史数据,导出报告

电池充电方式

无线充电

其他功能

传感单元支持在线硬件升级;名称可修改

节电设置

可设置自动关机和自动休眠两种方式


智能振动分析仪-智能传感单元技术指标

指标

参数

性能指标

传感器

压电式加速度传感器、红外温度传感器

测量参数

振动加速度、速度、位移、包络、温度、FFT频谱

分析频宽

加速度:10~5kHz;
速度:10~1kHz;
位移:10~1kHz;
包络滤波带宽:500Hz~5kHz;
包络分析频宽:10~2kHz

窗函数

汉宁窗(hanning)

谱线数

加速度:800线;
速度:400线;
位移:400线;
包络:800线

测量范围

加速度:1~250m/s2
速度:0.3~65mm/s
位移:1um~100um
温度:-20~+300℃

测量误差

满量程:±5%

充电方式

无线充电

充电时间

2小时充满

工作时间

充满电后,连续采集工作30小时以上。
每天工作2小时,可用14天

外观指标

外观尺寸

49*49*50(mm)

重 量

100g(含磁吸座)

安装方式

外接磁吸座

开关按钮

薄膜式开关

通讯方式

BLE 4.0

传输时间

<1秒(1024点波形)

电    源

可充电锂电池

指 示 灯

电源指示、通讯指示灯

环境指标

防护等级

IP68

耐磕碰

1.8米跌落水泥地面,能正常使用、且外壳无损坏

使用温度

-10℃~+50℃

存储温度

-20℃~+70℃


士翌设备点巡检



风机是麦窑的主体设备之一, 除尘器风机和罗茨风机是否正常运转极大的影响着麦窑的产量与石灰质量。

在以往点检时, 随身携带便携式测振仪、测温枪对设备进行测振、测温, 将所测数据记录在本上, 然后录入电脑中形成趋势图, 进行劣化趋势分析。便携式测振仪采集数据单一, 一次只能测振动速度值或位移值, 绘制趋势图过程较为繁琐、数据分析较为简单。后来采用振动传感器实时监控振动速度, 也是只能监测到振动速度的变化趋势, 不能分析具体振动引起的原因。

引入士翌移动智能点检仪, 携带方便, 在对设备点检时, 可以同时测振动速度、振动位移和温度, 测得的设备运行状态数据实时上传至云端;管理者可通过手机APP随时查看到设备运行状况;专职点检员通过上传的测振数据进行波形图、频谱图分析, 对风机实施精密点检, 随时掌握设备劣化趋势, 制定合理的检修计划, 等等。较传统点检方式由“粗放、经验”模式逐步向“精细、参数”化转变。
